Branchement de deux verins hydraulique en parallele

Vérin hydraulique

PRINCIPE :

La pompe hydraulique alimente par deux distributeurs deux vérins hydraulique simultanément.

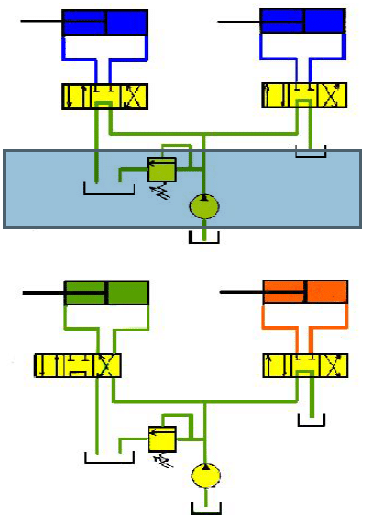

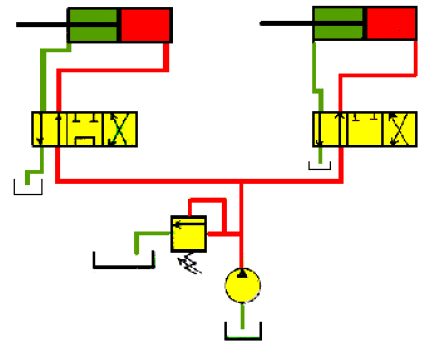

UTILISATION D’UN DISTRIBUTEUR 4/3 A CENTRE OUVERT ACTION SUR UN SEUL DISTRIBUTEUR.

L’huile part directement au réservoir (pas de mouvement).
Le vérin ne pourra se déplacer de plus si celui ci est soumis à une charge, celle ci va entraîner le vérin qui va se transformer en pompe (cumul de débit).

Verin distributeur

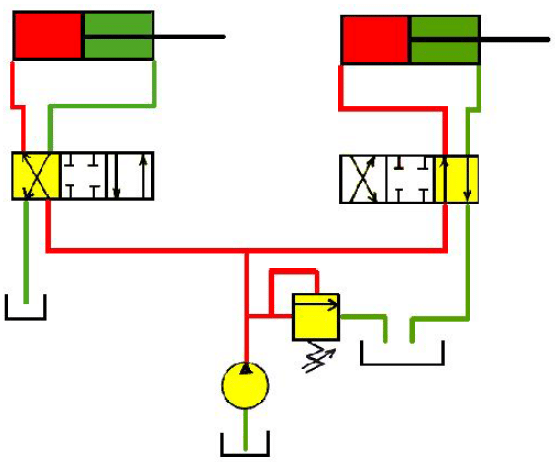

ACTION SUR LES DEUX DISTRIBUTEURS.

La pompe débite dans les deux vérins et ressent les pressions générées par les
charges.
Généralement les charges sont différentes donc les pressions sont différentes.
La pression de pompe va atteindre la valeur de pression la plus faible correspondant à la charge la plus faible et va entraîner le déplacement du vérin correspondant. Le vérin le plus chargé ne se déplacera pas.

REMARQUE :

Si l’écart de charge est important, la charge la plus élevée peut transformer le vérin en pompe. Le vérin le plus chargé fonctionnera lorsque la pompe équilibrera sa pression ou bien lorsque le vérin le moins chargé sera en butée.

Verin distributeur

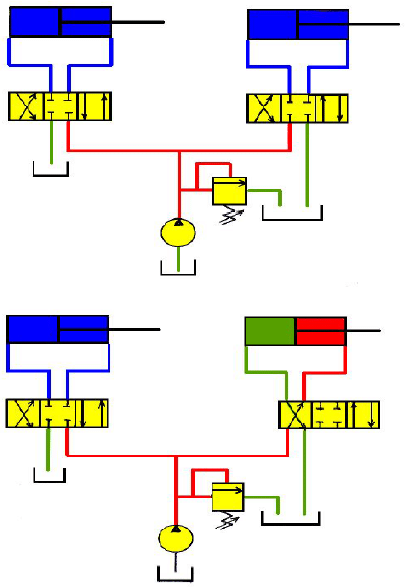

Les distributeurs étant au neutre, la pompe débite sur un mur à une pression
correspondant au réglage du limiteur de pression (consommation maximale de
puissance lorsque la machine ne travaille pas, et forte montée en température du
circuit hydraulique).

ACTION SUR UN SEUL DISTRIBUTEUR

Le fonctionnement d’un seul vérin est possible.

Verin distributeur

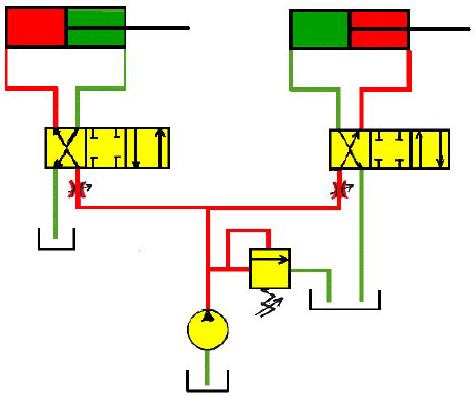

ACTION SUR LES DEUX DISTRIBUTEURS

Les deux vérins étant alimentés ensemble, c’est le vérin le moins chargé qui sort en
premier (idem distributeurs centre ouvert).

Verin distributeur

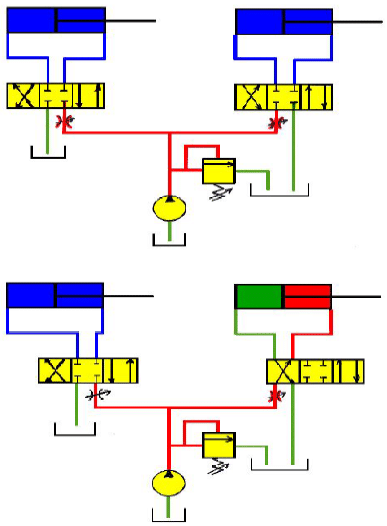

AMELIORATION DU CIRCUIT PARALLELE

UTILISATION DE LIMITEURS DE DEBIT SUR L’ALIMENTATION DES DISTRIBUTEURS EXEMPLE : NIVELEUSES; PELLES PNEU…

ACTION SUR UN SEUL DISTRIBUTEUR

La pompe alimente le vérin au travers du limiteur de débit; le débit excédentaire est évacué par le limiteur de pression. Ce débit et cette pression sont disponibles pour le deuxième vérin.

Verin distributeur

ACTION SUR LES DEUX DISTRIBUTEURS

Les limiteurs de débit maintiennent sur la pompe une pression correspondant au
réglage du limiteur.
Chaque vérin peut ainsi se déplacer, la pression est suffisante pour vaincre la charge la plus lourde.

Verin distributeur

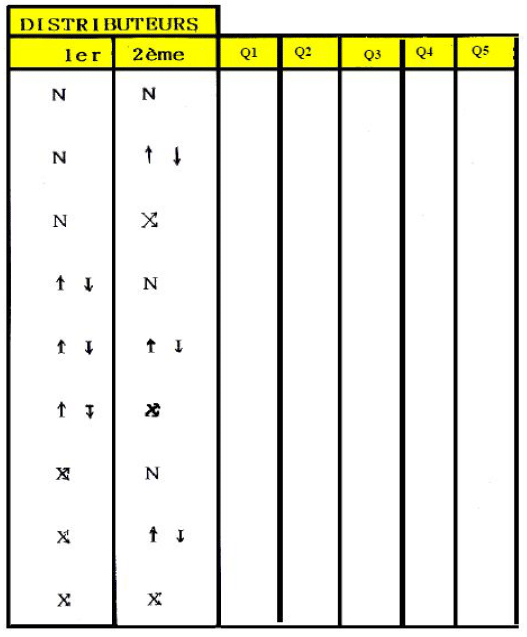

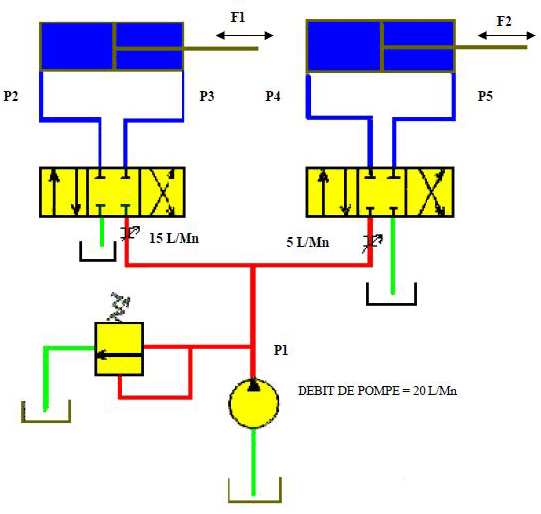

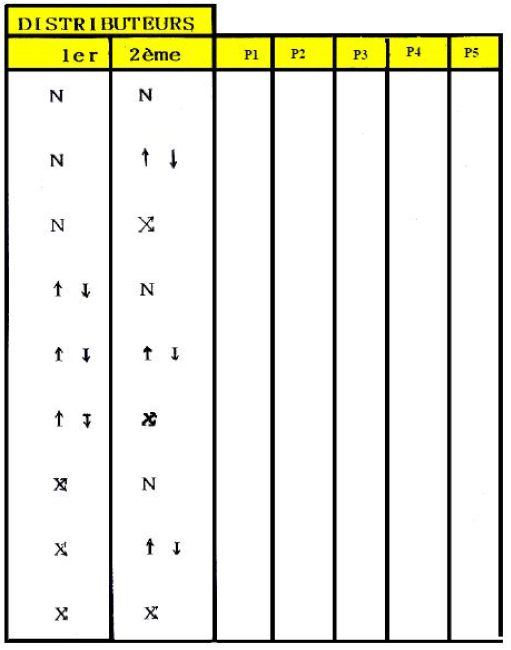

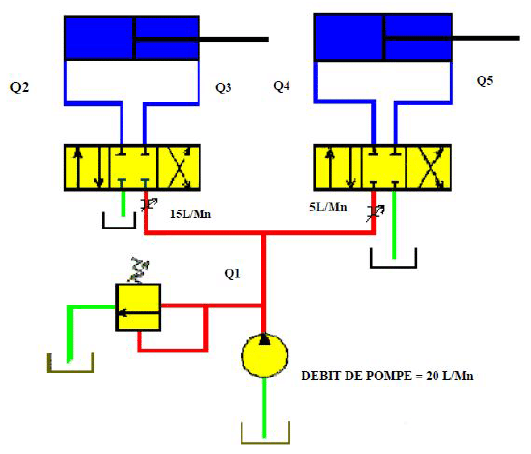

MESURE DES DEBITS DANS UN CIRCUIT PARALLELE EQUIPE DE LIMITEURS DE DEBIT

SECTION DES VERINS : COTE FOND = 200 CM²
COTE TIGE = 100 CM²

Verin distributeur

mesurement

Verin distributeur

CONCLUSION

Ce type de circuit est appelé à RESERVE DE PRESSION

AVANTAGE :

– Fonctionnement indépendant des vérins
– Fonctionnement des deux vérins ensembles.
– La réserve de pression permet un temps de réponse très court à l’action du vérin.

INCONVENIENTS :

– Fonctionnement en permanence du limiteur de pression
– Echauffement du circuit
– Position neutre; tout le débit de pompe est évacué par le limiteur.

AMELIORATION :

– Utilisation d’une pompe à cylindrée variable en position neutre le débit est
minimum.
– Utilisation d’une pompe à cylindrée fixe et distributeur à pression compensée.
– Utilisation d’une pompe à cylindrée variable (“LOAD SENSING”) plus distributeur à régulateur de débit.
