Raccord hydraulique et flexible : comprendre et choisir

Le raccordement hydraulique est une pièce métallique qui relie deux éléments. Il peut s’agir d’une vanne, d’un robinet de douche, d’une valve de pneu ou même d’un tuyau d’arrosage. Il existe plusieurs types de raccords, chacun ayant une utilisation spécifique. Dans cet article, tout ce que vous devez savoir pour bien choisir un raccord hydraulique avec son flexible.

Qu’est-ce qu’un raccord hydraulique ?

Un raccord hydraulique est un élément essentiel de l’installation d’un système hydraulique. Il s’agit d’une pièce métallique ou plastique qui permet à une conduite de traverser une autre conduite. Il permet de connecter un tuyau et une canalisation.

Les raccords hydrauliques sont utilisés par exemple pour les systèmes d’arrosage, les pompes à eau, les systèmes de chauffage, etc. Ils sont également employés dans le domaine des travaux publics, par exemple pour les routes.

Les raccords hydrauliques sont disponibles dans différentes tailles, formes et couleurs. Ce sont des pièces métalliques qui peuvent être soudées, boulonnées, vissées ou à brides.

Les raccords hydrauliques sont généralement dotés d’une connexion mâle et/ou femelle qui se lie à d’autres composants.

Comment choisir son raccord hydraulique avec flexible ?

Le choix du bon raccord hydraulique dépend principalement de la taille de l’installation. Pour les petites installations, un raccord hydraulique de type « raccord de tuyau » convient le mieux, car il est généralement utilisé pour des conduites de petit diamètre (par exemple pour des tuyaux d’arrosage ou de vidange).

Pour les grands projets d’installation, les raccords hydrauliques de type « raccord à bride » sont recommandés. Ces raccords sont souvent utilisés pour des tuyaux d’une taille supérieure à 10 mètres.

Le type d’installation détermine le matériau du raccord et, par conséquent, la qualité de l’étanchéité. C’est pourquoi le raccord hydraulique doit être adapté au matériau du tuyau à raccorder.

La composition du flexible hydraulique

Les flexibles hydrauliques (tuyau hydraulique) sont faits de plusieurs couches de matériaux.

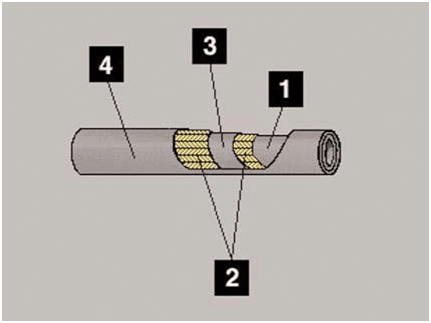

Les différentes couches montrées sur la figure suivante sont les suivantes :

Le raccord hydraulique par flexible !

  1. Tube intérieur en Polymère: Scelle l’huile de la fuite.
  2. Couche de renfort : Faite soit en fibres pour des applications de faible pression ou en fils pour des applications de haute pression, supporte le tube intérieur en Polymère, une à six couches peuvent être utilisées.
  3. Couche de friction en polymère : Sépare les couches de renfort pour éviter les frottements et d’éventuelles usures consécutives.
  4. Enveloppe extérieure : Protège le flexible hydraulique de l’usure et des autres composants de la machine.

Plages de pressions nominales des flexibles hydrauliques

Composition d'un raccord hydraulique type flexible ou tuyau.

L’équipement mobile utilise une variété de flexible hydraulique de basse, moyenne et haute pression, en fonction des applications du système. Les divers raccords hydrauliques avec flexible montrés sur la dernière figure sont :

  1. XT-3 (quatre spirales) – Pour les applications à haute pression : 17500 – 28000 kPa (2500-4000 psi).
  1. XT-5 (quatre/six spirales) – Pour les applications à haute pression: 41.400 kPa (6000 psi).
  2. XT-6 (six spirales) – Pour les applications à haute pression: 41.400 kPa (6000 psi).
  3. 716 (Un – fil tressé) Pour les applications à moyenne/basse pression- : 4300 – 19.000 kPa (625 – 2750 psi).
  4. 844 (aspiration hydraulique) – Pour les applications à basse pression : 690 – 2070 kPa (100 – 300 psi.
  5. 556 (un fil de tissu tressé) Pour les applications à moyenne/basse pression: 1725 – 10.350 kPa (500 -3000 psi).
  1. 1130 moteur/frein pneumatique – Pour les applications à moyenne/basse pression – : 1725 – 10.350 kPa (1250 – 3000 psi).
  1. 1028 (thermoplastiques) – Pour les applications à moyennes pressions: 8620 – 20.7000 kPa (2250 -5000 psi).
  2. 294 (deux fils tressés) – Pour les applications à moyenne/haute pression: 15.500 – 34.500 kPa (2250-5000 psi).

Plus le diamètre intérieur d’un tuyau hydraulique est petit, plus grande (haute) sera la pression nominale de ce type de flexible hydraulique. Le diamètre intérieur des tuyaux hydrauliques varie de 0,188 pouce (3/16 pouce) à 2,000 pouce(2 cm).

Les types de raccords hydrauliques sur flexible

different raccord hydraulique sur flexible

Le raccord hydraulique est utilisé aux deux extrémités de chaque longueur de flexible hydraulique de manière à connecter le flexible à d’autres composants du circuit hydraulique.

Trois différentes méthodes sont utilisées pour attacher directement le raccord hydraulique aux extrémités du flexible hydraulique. Ces trois méthodes, sont montrées sur la dernière figure :

  1. Raccord hydraulique type à Sertir (en haut) : Permanent, non réutilisable, avec un faible taux de défaillance et fonctionne bien dans toutes les applications de pression.
  2. Raccord hydraulique type à vis (en bas à droite) : Réutilisable, peut être installé sur le flexible hydraulique au chantier en utilisant des outils manuels, utilisables dans les applications basse et moyenne pression.
  3. Raccord hydraulique type à griffe ou à bride (en bas à gauche) : Réutilisable, conçu pour des applications des flexibles hydraulique à haute pression, et doit être monté et démonté à l’aide d’un presse-flexible.

L’autre extrémité du raccord hydraulique (partie femelle) qui n’est pas directement fixée au flexible hydraulique sera connectée à un autre composant du circuit hydraulique. Il existe deux grands types d’extrémités de raccord hydraulique utilisé en hydraulique, le type à bride et le type fileté.

Il existe deux épaisseurs différentes d’extrémités de raccord hydraulique de type à bride pour certains flexibles hydraulique de taille donnée, déterminée par la pression maximale du système.

Il y a plusieurs différentes extrémités de raccord hydraulique de type fileté, déterminées par les raccords hydraulique auxquels ils sont connectés. Les raccords hydraulique filetés sont généralement dimensionnés en fonction de la taille des flexibles hydraulique (1,25 pouces de diamètre ou moins).

Quel est le prix d’un raccord hydraulique ?

Le prix d’un raccord hydraulique dépend de sa qualité, du type de raccord, et du fluide utilisé. Il peut varier entre 10 et 100€.
Les flexibles hydrauliques sont généralement vendus à l’unité. Les flexibles en acier inoxydable, de type A et B, sont vendus à l’unité, et sont plus chers. Les flexibles en caoutchouc, de type C et F, sont vendus en paquets de 4 ou 8. Les raccords hydrauliques pour fluides de type C et F sont généralement moins chers.

Où trouver un raccord pneumatique en tant qu’alternative ou en tant que supplément ?

Grâce à la lecture de cet article, vous êtes devenu incollable sur le raccord hydraulique et flexible et vous êtes maintenant en parfaite position pour acheter le produit idéal qui solutionnera votre problème actuel. En effet, nous avons vu ce qu’était un raccord hydraulique, comment le choisir et de quoi il était composé ! Vous en connaissez même la fourchette basique de prix, ce qui fait de vous un fin connaisseur du sujet. Cependant, saviez-vous qu’il existe également des raccord pneumatique ? En effet, ces derniers pourraient tout à fait vous servir pour régler une problématique différente ou pour régler une problématique similaire dans une situation différente.

Si vous souhaitez vous en procurer, nous vous conseillons vivement de vous rendre sur la boutique de notre partenaire qui propose des composants industriels pour les professionnels mais également pour les particuliers. Les produits proposés sur leur boutique en ligne sont particulièrement adapté pour des domaine industriels tels que l’agriculture, le naval ou encore l’agroalimentaire ! Avec un stock très vaste, vous vous assurer de trouver votre bonheur en leur faisant confiance.
